EHPS - 4.3xcxjl01 - 010
LHT
Descrição do produto:

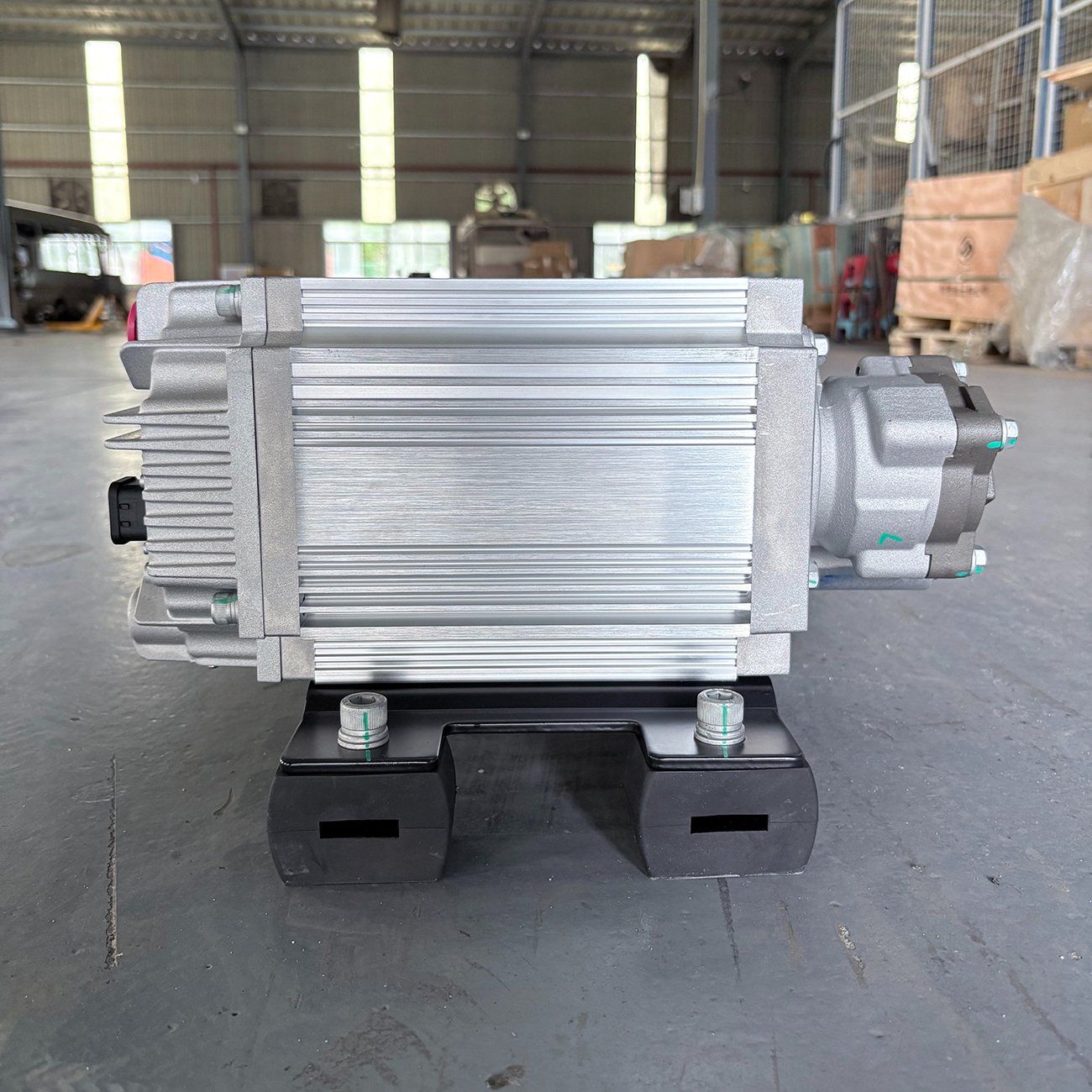

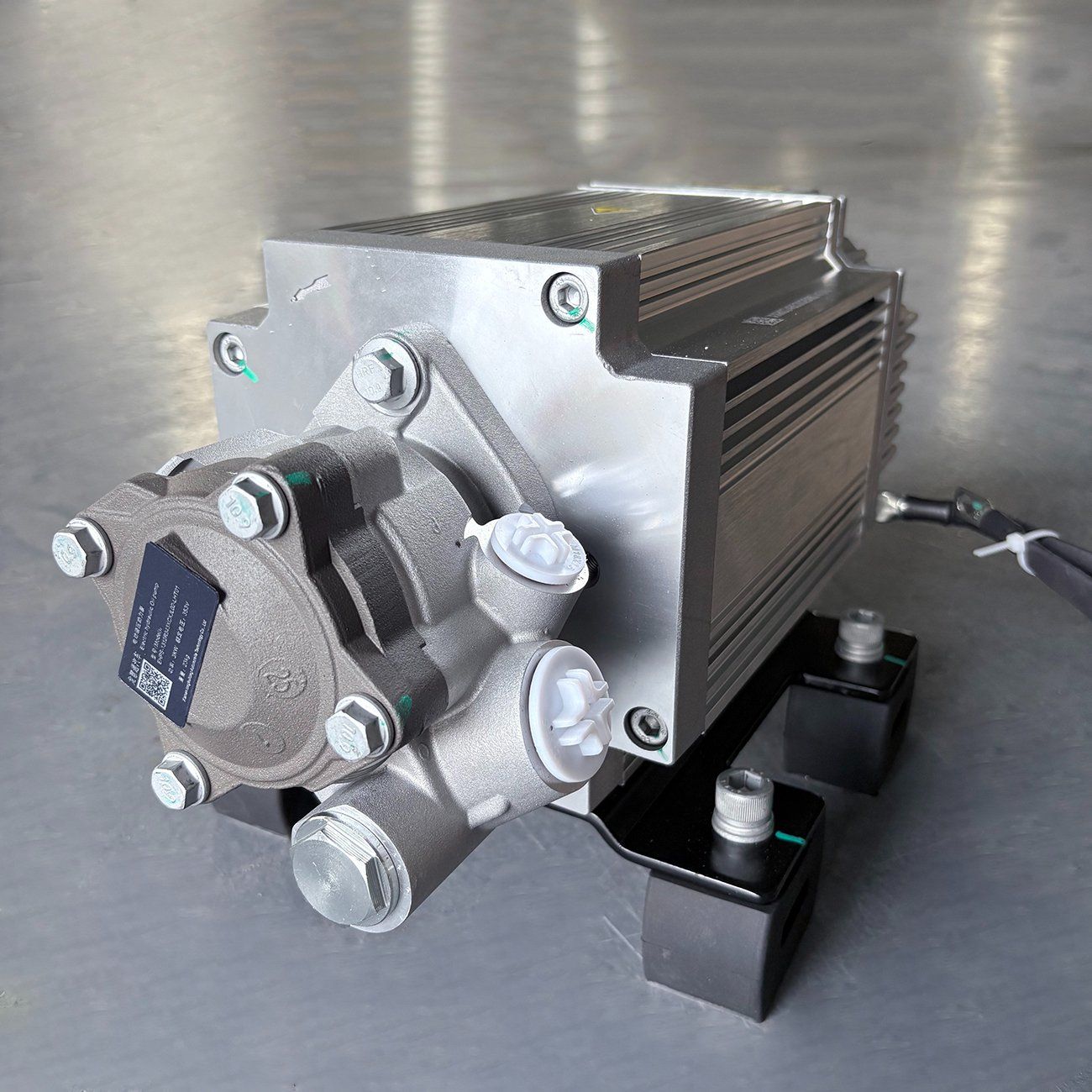

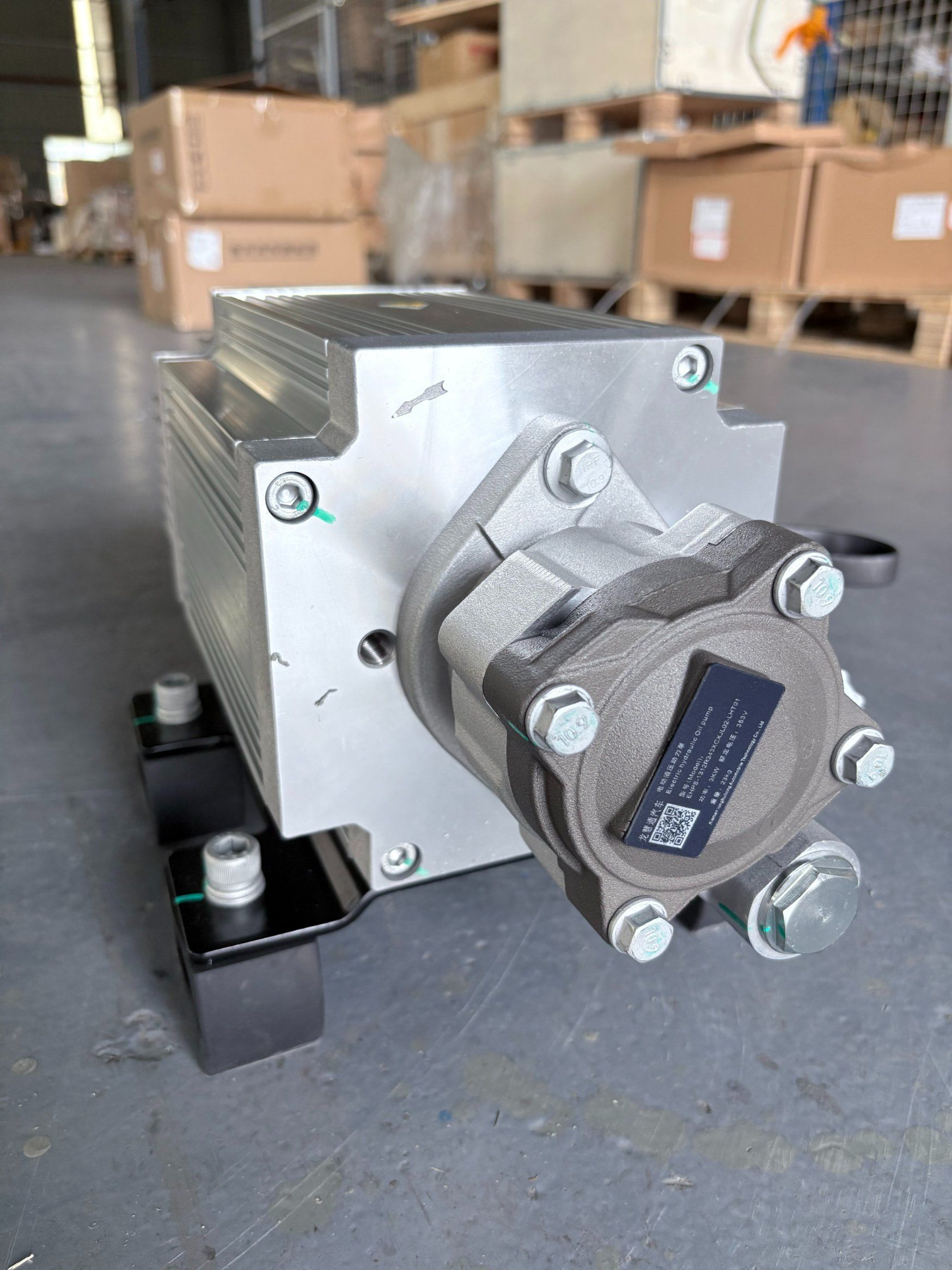

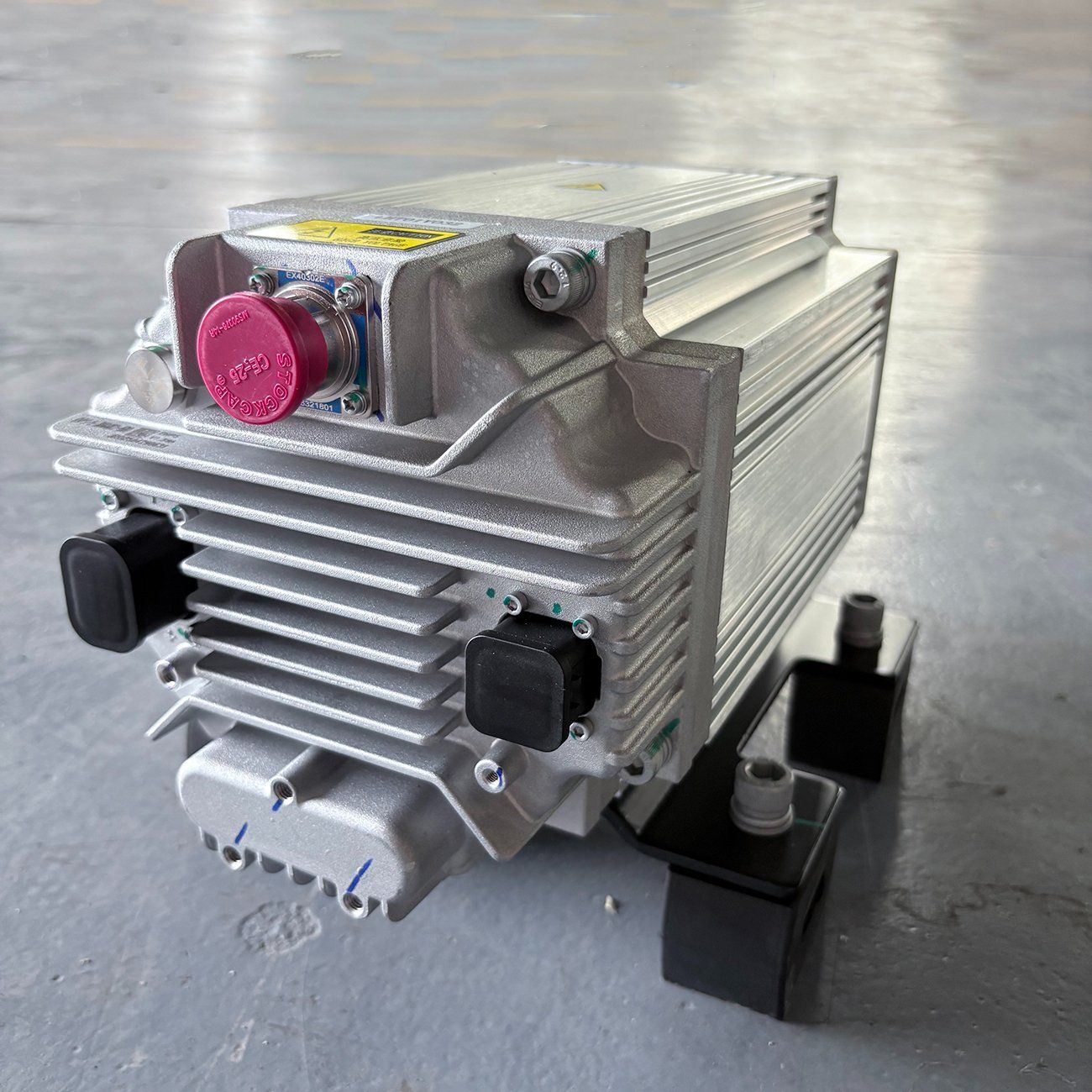

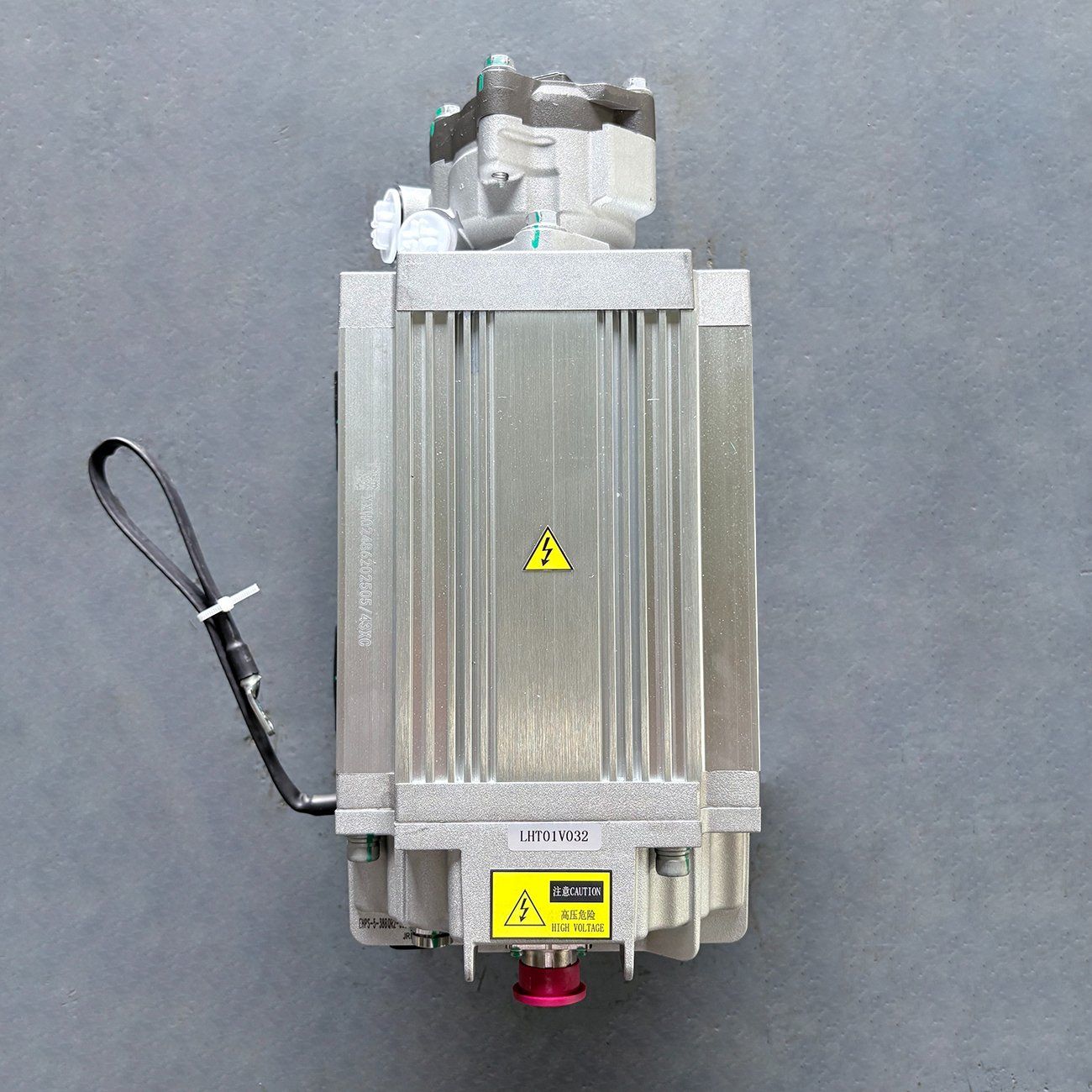

Os produtos rotativos de fonte dupla, integrados aos sistemas de motores modulares de alta tensão e baixa tensão, são projetados para atender às necessidades de diversas condições de trabalho. Motor do módulo de alta tensão para tensão do controlador de 400 a 700VDC, EHPS modelo - 4.3xcxjl01 - 010. Com uma potência nominal de até 3kW e uma saída máxima de até 7,5kW, pode operar de forma estável a uma velocidade classificada de 1500r/min. Com o projeto de 8 polos (4-polos), 92% ≥eficiência, classe de isolamento H, classe de proteção IP67, o método de resfriamento natural permite operar de maneira confiável no ambiente de -40 ° C ~ 85 ° C, e o tipo de motor síncrono de ímã permanente garante alta eficiência e controle preciso. O motor do módulo de baixa tensão adota tensão de 24VDC e potência de pico de 2kW. Ele opera a uma velocidade nominal de 1200r/min e uma frequência nominal de 80Hz e também é uma configuração de 8 polos (4 polos). Resistência à linha 26,6mΩ, sistema de trabalho S2 ~ 3min, adapta -se a -40 ° C ~ 85 ° C ambiente severo, características permanentes de sincronização do ímã para garantir uma saída de energia estável. O modelo de montagem da bomba de direção correspondente ZYB - 1312R/215/9WA - 2K, deslocamento 10ml/R, pressão máxima 13 - 13,7MPa, eficiência volumétrica ≥ 80%. A taxa de fluxo de controle é de 12 ± 1,5L/min a 1200r/min e 9,6l/min ≥ 1200r/min e 11mpa. A sinergia de fonte dupla, este produto pode lidar com flexibilidade com diferentes cargas e condições de trabalho, fornecer suporte preciso, eficiente e confiável da direção hidráulica para veículos e melhorar o controle e a segurança da direção.
Parâmetros de motor de alta tensão do módulo
| Item | Parâmetro | Item | Parâmetro |
| Modelo de motor e controlador | EHPS - 4.3xcxjl01 - 010 | Tipo de resistência encapsulado | Nenhum |
| Tensão nominal do motor (VAC) | 353 | Potência máxima de saída (kW) | 7.5 |
| Power nominal (KW) | 3 | Frequência nominal (Hz) | 100 |
| Velocidade nominal (r/min) | 1500 | Número de postes | 8 pólos (4 pole - pares) |
| Velocidade de operação (r/min) | 1200 | Resistência à linha (ω) | 2.02 (a 20ºC) |
| Tensão de fase nominal (VAC) | 196 | Ciclo de serviço | S2 ~ 3min |
| Corrente de fase nominal (a) | 8 | Eficiência nominal (%) | ≥92% |
| Corrente de fase de pico (a) | 20 | Classe de isolamento | Classe H. |
| D - Indutância do eixo (MH) | 11.73 | Classe de proteção | IP67 |
| Q - Indutância do eixo (MH) | 23.46 | Método de resfriamento | Resfriamento natural |
| Torque nominal (nm) | 19.1 | Operar a temperatura ambiente | -40ºC ~+85ºC |
| Torque de pico (nm) | 4.8 | Tipo de motor | Síncrono de ímã permanente |
| Faixa de velocidade (r/min) | 600 ~ 1800 | - | - |
Parâmetros do motor do módulo de baixa tensão
| Item | Parâmetro | Item | Parâmetro |
| Pico de potência (KW) | 2 | Velocidade nominal (r/min) | 1200 |
| Tensão de fase nominal (VAC) | 10 | Frequência nominal (Hz) | 80 |
| Corrente de fase de pico (a) | 120 | Número de postes | 8 pólos (4 pole - pares) |
| D - Indutância do eixo (MH) | 0.048 | Resistência à linha (Mω) | 26.6 |
| Q - Indutância do eixo (MH) | 0.107 | Ciclo de serviço | S2 ~ 3min |
| Torque de pico (nm) | 13 | Operar a temperatura ambiente | -40ºC ~+85ºC |
| Tipo de motor | Síncrono de ímã permanente | - | - |

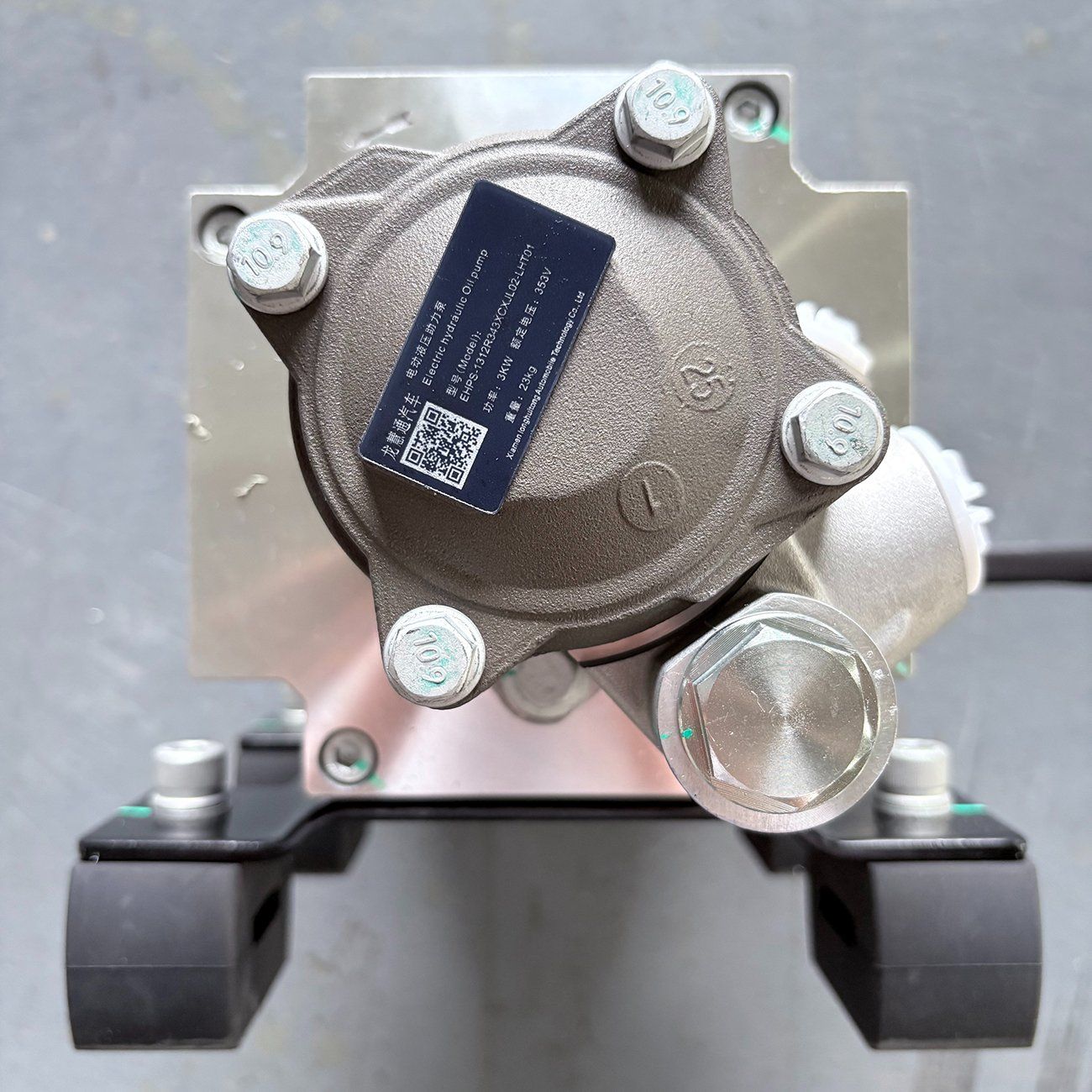

Parâmetros de desempenho do conjunto da bomba de direção
| Item | Parâmetro | Item | Parâmetro |
| Modelo de produto | Zyb - 1312r/215/9wa - 2k | Deslocamento (ml/r) | 10 |
| Pressão máxima (MPA) | 13 - 13.7 | Faixa de velocidade (r/min) | - |
| Eficiência volumétrica (%) | ≥80% | Taxa de fluxo de controle/l/min (1200r/min no - carga) | 12 ± 1,5 |
| Taxa de fluxo de controle/l/min (1200r/min 11mpa) | ≥9,6 | Direção de rotação (visualizada da extremidade do eixo) | No sentido horário (direita - rotação manual) |
