LHT5251GSSDF6
LHT
1
1.A função da visão geral
Este produto usa principalmente um sistema de descarga de baixa pressão como método de operação. O sistema de descarga de baixa pressão inclui rubor de pato dianteiro, hedge colunar do meio, polvilhamento traseiro, pistola de pulverização de água alta traseira e outros dispositivos de operação.
A descarga do pato dianteiro, a cobertura colunar do meio e o aspersor traseiro no sistema de descarga de baixa pressão podem ser usados para operações de descarga e de borrifo em rodovias, quadrados e outros locais, respectivamente. A pistola de pulverização traseira é adequada para operações remotas de enxágue e pitada.
2.Scope de aplicação
O produto é amplamente utilizado na limpeza de estradas urbanas, rodovias, quadrados e portos e cais, bem como na rega de plantas no cinturão verde. O sistema de pulverização superior e inferior traseiro opcional pode ser usado para operações de redução de poeira em pulverização; Dispositivo de rega lateral esquerdo e direito opcional para alcançar o verde nos lados esquerdo e direito da estrada, funções do veículo, um carro multiuso.
3. Mainces de estrutura e características de desempenho
Chassis
Chassis: Ele é reformado do chassi de veículo de carga LHT1250B produzido pela Xiamen Longongong Automobile Technology Co., Ltd., e o chassi tem uma forte capacidade de carga.
Motor: O motor DDI75E300-60 produzido pela Xiamen Longhuitong Automobile Technology Co., Ltd. é adotado, com um poder nominal de 220kW, uma velocidade nominal de 2300r/min, e a emissão encontra o Vistandard Nacional.
Tanque de água
O tanque de água tem um grande volume, permitindo um longo tempo de trabalho. O tanque de água é otimizado em design usando o método de análise de elementos finitos e passou por testes rígidos de confiabilidade. O interior do tanque de água é revestido com um revestimento anticorrosão profissional de tinta de pitch de alcatrão de carvão epóxi, garantindo o efeito anticorrosão.
Sistema de circuito de água de baixa pressão
Bomba de água de baixa pressão: É adotada uma bomba centrífuga de duplo estágio de um fabricante bem conhecido, com alta eficiência e boa confiabilidade. A velocidade de trabalho nominal da bomba de água é de 1380r/min, a taxa de fluxo nominal é de 50 m³/h e a cabeça é de 110m.

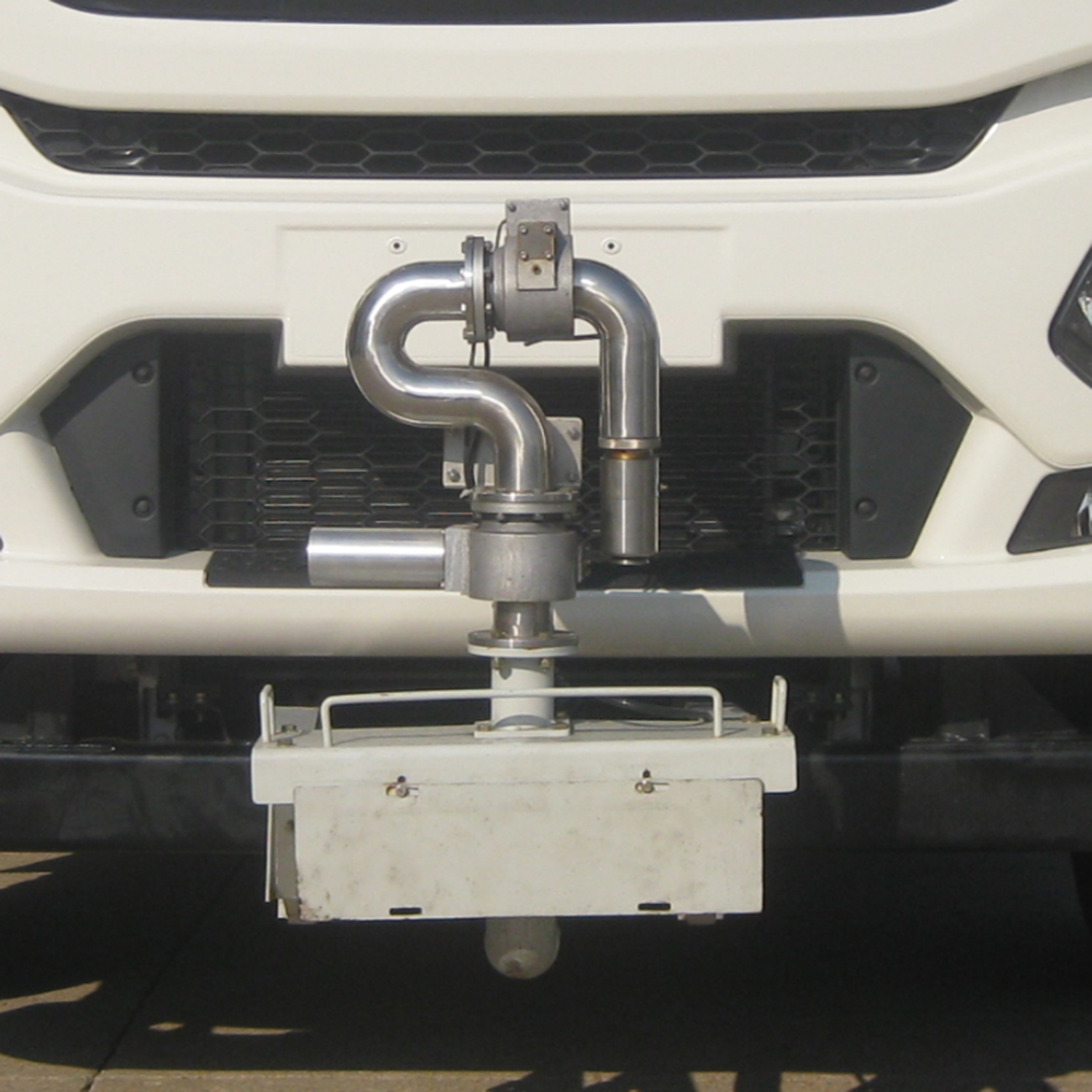

Dispositivo de descarga de pato dianteiro: O dispositivo de descarga de pato frontal usa um pato universal de pato, que é controlado pneumaticamente. É adequado para lavar a superfície da estrada e o meio -fio, e a direção de descarga do peixe -pato pode ser ajustada arbitrariamente dentro de um determinado intervalo.
Dispositivo de lavagem colunar média: o dispositivo de descarga colunar do meio está equipado com um bico cônico em cada um dos lados esquerdo e direito para descarga de duas vias, ambos controlados pneumaticamente. Os bicos podem ser ajustados arbitrariamente 360 ° esquerdo e direito e 360 ° para cima e para baixo. A largura da descarga central oposta pode ser inferior a 24 metros ao mesmo tempo.
Dispositivo de polvilhagem traseira: o dispositivo de polvilhamento traseiro usa controle pneumático para abrir e fechar os bicos de polvilhamento traseiro. Quando dois bicos de aspersão traseira são abertos simultaneamente, a largura de aspersão não é inferior a 16 metros.
Pistola de água de alta pressão traseira: a pistola de água de alta pressão é uma pistola de água de longo alcance de alumínio, instalada na parte traseira do corpo do veículo. É flexível para operar e possui uma grande faixa de ângulo de trabalho. Pode ser usado para pulverizar e limpar objetos de várias alturas e pode remover alguns cantos mortos de saneamento que não são fáceis de limpar. A pistola de água de alta pressão pode girar 360 ° para a esquerda e para a direita, e o corpo da pistola pode ser arremessado para cima e para baixo. Ao girar a manga de ajuste na frente do corpo da pistola para frente e para trás, a forma de pulverização (colunar ou enevoada) da pistola de água pode ser ajustada e a pistola de água pode ser fechada. A pistola de água de alta pressão é controlada por uma válvula de esfera manual, que pode ser aberta e fechada arbitrariamente durante a operação. A faixa de disparo não tem menos de 50 metros e também possui uma função auxiliar de combate a incêndio.
Modos de operação
O veículo adota um modo de controle que combina controle elétrico e controle manual.
No sistema de circuito de água de baixa pressão, o dispositivo de pato dianteiro, o dispositivo de descarga colunar média e o dispositivo de polvilhamento traseiro são todos acionados por interruptores de controle elétrico e pneumático, que são realizados através da caixa de operação na cabine. A caixa de operação está localizada no console central.
4.Os principais parâmetros técnicos do produto
| projeto | parâmetro | |
| Modelo de chassi | LHT1250B | |
| Fabricante de chassi | Longhuitong New Energy Automobile Co., Ltd | |
| Padrões de emissão | National vi | |
| Modelo do motor do chassi | DDI75E300-60 | |
| Potência/velocidade líquida máxima (kW/(r/min)) | 215/2300 | |
| Potência/velocidade nominal (kw/(r/min)) | 220/2300 | |
| Deslocamento (ML) | 7500 | |
| Torque/velocidade máxima (nm/(r/min)) | 1250/(1200-1700) | |
| Modelo de transmissão | 8js118a | |
| Tipo de transmissão | Transmissão manual | |
| Especificações dos pneus | 11.00R20 18pr | |
| Distância entre eixos (mm). | 4350+1350 | |
| Liberação mínima do solo (mm) | 280 | |
| Ângulo máximo de escalada (% | ≥30 | |
| Diâmetro de torneamento mínimo (M) | 19 | |
| Massa total máxima (kg). | 25000 | |
| disposição | Configuração A (padrão.)) | Configuração B (canhão de água automática opcional) |
| Dimensões (comprimento × largura × altura (mm). | 9320 × 2540 × 3060 | 9820 × 2540 × 3060 |
| Peso do meio -fio (kg). | 10655 | |
| Peso de carga nominal (kg). | 14150 | |
| Opeu dianteira/traseira (mm) | 1400/2220 | |
| Extensão (mm) | 0 | |
| Alcance (mm) | 0 | 500 |
| Ângulo de abordagem/partida (°) | 14/16 | |
| Velocidade máxima (km/h) | 89 | |
| Número de passageiros de táxi | 3 | |
| Medidas de controle de temperatura do táxi | Equipado com ar condicionado e aquecimento original | |
| Volume total de tanque real (m³) | 17.7 | |
| Volume total de tanques anunciado (m³) | 14.85 | |
| Volume do tanque (m³) | 14.15 | |
| Material do tanque | Q235b | |
| Espessura do tanque (mm) | 3.5 | |
| Modelo de bomba de aspersão | 65qzb-50/110s | |
| Origem da bomba de aspersão | Hangzhou Weilong Pump Industry Co., Ltd | |
| Cabeça da bomba de aspersão (M). | 110 | |
| Taxa de fluxo da bomba de aspersão (m³/h). | 50 | |
| Largura de descarga (m). | ≥24 | |
| Largura do aspersor (m). | ≥16 | |
| Alta faixa de jato traseiro (M). | ≥50 | |
| Altura de auto-formação (M) | 6.5 | |
5. As principais vantagens do produto
| número de série | Pontos vantajosos | Descrição |
| 1 | Desempenho superior | O produto adota design modular e pode ser equipado com uma variedade de dispositivos, como regar flores nos lados esquerdo e direito, pulverizando para cima e para baixo após a traseira, etc., para obter uso multiuso em um veículo e ter um desempenho de alto custo. |
| 2 | Excelente qualidade | O corpo do tanque é feito de material Q235B, e o tanque de aço inoxidável (SUS304) também é opcional, e a estrutura interna do tampão à prova de onda é projetada, e o chassi adota a estrutura do quadro para garantir a resistência estrutural e a rigidez gerais. |
| 3 | Seguro e confiável | Este produto presta atenção à segurança do uso, e os dispositivos de proteção e as luzes de aviso são especialmente projetados para impedir efetivamente vários problemas de segurança durante a operação. |
| 4 | Operação amigável | Driver humanizado, o motorista pode concluir várias operações durante a operação de limpeza da estrada na cabine e pode manipular livremente o status da operação do produto de acordo com as condições da estrada, o tanque de água está equipado com um sistema de alarme de baixo nível de água, que pode realizar a função automática de proteção de alarme para impedir que a bomba de água seja danificada devido à falta de água. |
| 5 | Manutenção fácil | A bomba de água, a tubulação e a válvula de água estão equipadas com funções de drenagem e drenagem de água para evitar danos por congelamento e rachaduras do produto em um ambiente de baixa temperatura. |
