1. Visão geral da função
Este produto inclui principalmente o sistema de descarga de baixa pressão, incluindo lavagem de pato dianteiro, descarga de impacto em forma de coluna média, pulverização de água traseira, pistola de água de alta pressão traseira, etc.
O pato dianteiro Flutuing, a descarga em forma de rubor de coluna e a descarga de rubor e as operações de rubor e a nivelamento de rubor e as operações de descarga de água, e a descarga de rubor e a ladeira de água, as operações de descarga de água, que podem ser usadas em forma de descarga, e a descarga de rubor e a água de descarga, para respingar, para a água, os denominados em forma de descarga de água, e a descarga de resíduos de água. operações de rega.
2. Escopo de aplicativo
Este produto é amplamente aplicável a operações de limpeza em estradas urbanas, rodovias, quadrados e docas de porto, além de operações de rega para cintos verdes. Os sistemas de pulverização traseira e traseira podem ser selecionados para operações de supressão de poeira de pulverização; O dispositivo de auto-formação pode ser selecionado para adicionar água em rios e lagos para economizar recursos hídricos; O dispositivo de rega de flores esquerdo e direito pode ser selecionado para realizar a rega para os lados esquerdo e direito das estradas, e o dispositivo de canhão de água automático pode ser selecionado para realizar operações remotas de descarga, rega e rega. O veículo tem diversas funções e pode ser usado para vários fins.
3. Mainces de estrutura e características de desempenho
Chassis
Chassis: O chassi é modificado no chassi de caminhão de duas classes LHT1180EX8, produzido pela Xiamen Longhuitong Automobile Technology Co., Ltd. com forte capacidade de carga de carga.
Motor: O motor é um Cummins B6.2NS6B210, com uma potência nominal de 154kW e uma velocidade nominal de 2300r/min, atendendo aos padrões de emissão da sexta geração.
Tanque de água
O volume efetivo do tanque de água atinge 10,25m³. O grande volume do tanque de água garante um longo tempo de trabalho. O tanque de água é otimizado através da análise de elementos finitos e passou por testes estritas de confiabilidade. O interior do tanque de água é revestido com tinta de pitch de alcatrão de carvão epóxi para tratamento profissional anticorrosão, garantindo o efeito anticorrosão.
Sistema de hidrovia de baixa pressão

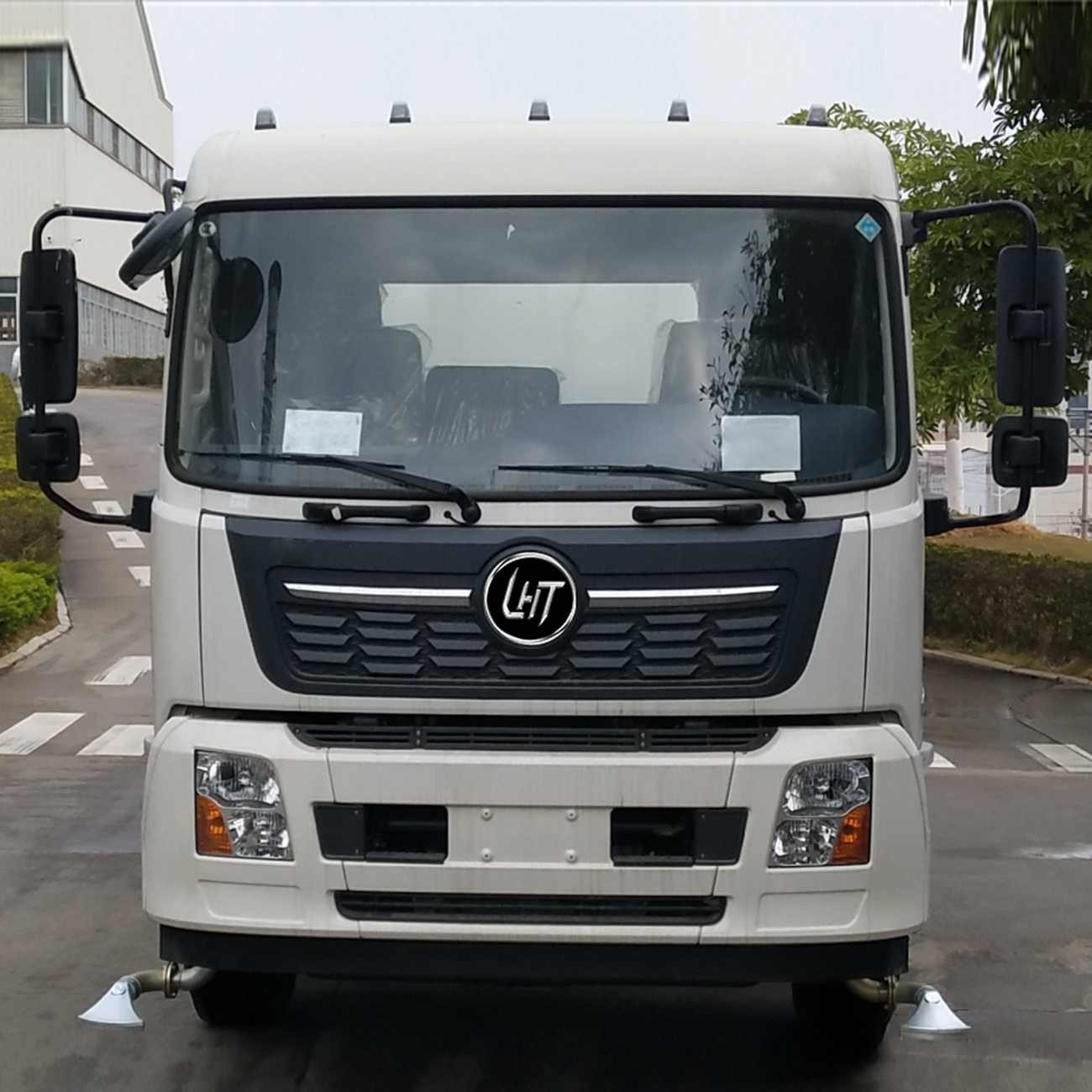

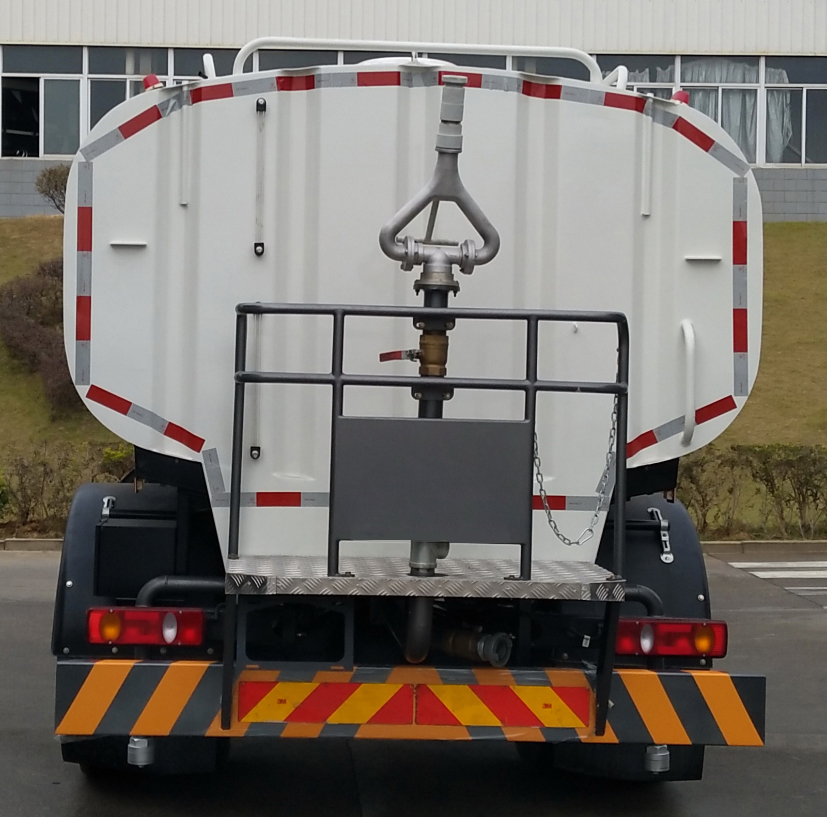

Bomba de água de baixa pressão. Ele adota uma bomba centrífuga em estágio duplo auto-formado de um fabricante bem conhecido, com alta eficiência e boa confiabilidade. A velocidade de trabalho nominal da bomba é de 1380r/min, a taxa de fluxo nominal é de 50 m³/h e a cabeça é de 110m. O dispositivo de descarga de pato dianteiro. O dispositivo de descarga de pato dianteiro é controlado eletricamente e adequado para rubor de estradas e pedras curvas. Pode ser ajustado dentro de 360 ° esquerdo e direito e 360 ° para cima e para baixo. O dispositivo de descarga colunar do meio. O dispositivo de descarga colunar do meio possui um bico de cone em cada lado, com descarga bidirecional. Ambos são controlados eletricamente e o bico pode ser ajustado dentro de 360 ° esquerdo e direito e 360 ° para cima e para baixo. O dispositivo de descarga colunar do meio pode lavar uma largura de não menos de 24 metros ao mesmo tempo. O dispositivo de aspersão traseira. O dispositivo de aspersão traseiro é controlado eletricamente para abrir e fechar o bico de aspersores. Quando dois bicos de aspersores são abertos simultaneamente, a largura da pulverização não é inferior a 16 metros. A pistola de água traseira de alta pressão. A pistola de água de alta pressão é uma pistola de água de alumínio de alumínio instalada na parte traseira do veículo, com operação flexível e uma ampla faixa de ângulo de trabalho. Pode ser usado para lavar várias alturas de objetos e pode limpar algum saneamento difícil de limpar. A pistola de água de alta pressão pode girar para a esquerda e para a direita 360 ° e o corpo da pistola pode ser operado para cima e para baixo. Ao girar a manga de ajuste na frente do corpo da pistola na direção oposta, a forma da pistola de água (colunar ou enevoada) pode ser ajustada e a pistola de água pode ser fechada. A pistola de água de alta pressão é controlada por uma válvula de esfera manual e pode ser aberta e fechada à vontade durante a operação. O intervalo de tiro não tem menos de 50 metros e também possui uma função auxiliar de combate a incêndio.
Modo de operação
O veículo adota um modo de controle que combina controle elétrico e controle manual.
O dispositivo dianteiro de pato do sistema hidroviário de baixa pressão, o dispositivo de descarga colunar do meio e o dispositivo de aspersor traseiro são todos eletricamente controlados para abrir e fechar. É realizado pela caixa de operação na cabine do motorista, localizada no console de controle central.
4. os principais parâmetros técnicos do produto
| projeto | especificação |
| Modelo de chassi | LHT1180EX8 |
| Fabricante de chassi | XIAMEN LONGHITONG Automobile Technology Co., Ltd. |
| Modelo do motor do chassi | B6.2NS6B210 |
| Motor do chassi Power/velocidade KW/(r/min) | 154/2300 |
| Potência líquida máxima do motor do chassi/velocidade KW/(r/min) | 151/1800 |
| Dimensões (comprimento × largura × altura) (mm). | 8000 × 2500 × 2840 (Configuração A) 8450 × 2500 × 2840 (Configuração B). 8920 × 2500 × 2840 (configuração c) |

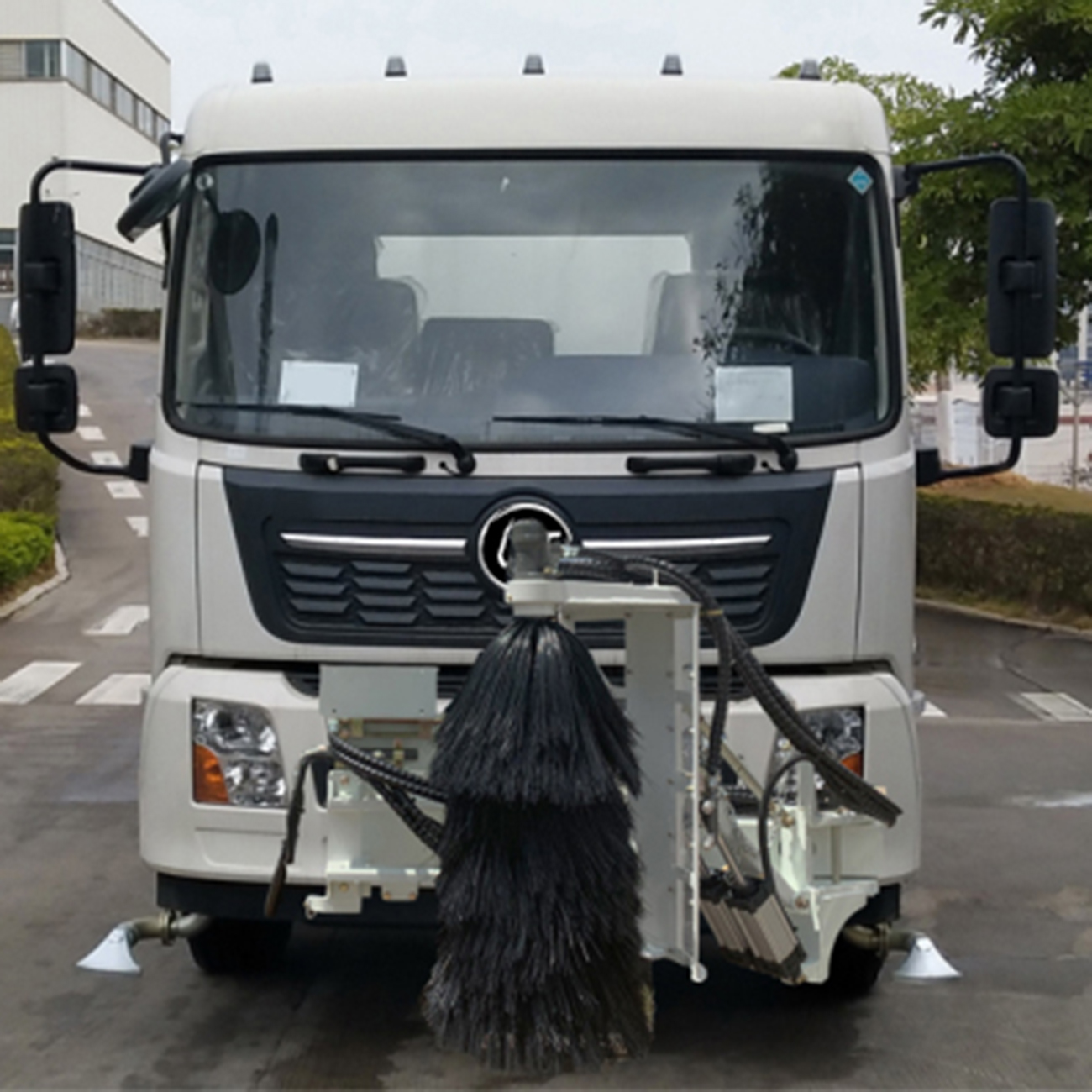

| As três configurações são: Configuração A (padrão) Configuração B (canhão de água automática opcional), configuração C (varredura para frente opcional). | |
| Opeu dianteira/traseira (mm) | 1450/2050 (Configuração A), 1900/2050 (Configuração B), 2370/2050 (Configuração C). |
| Peso do meio -fio (kg) | 7320 (Configuração A, B) e 7550 (Configuração C). |
| Peso de carga nominal (kg) | 10485 (Config A, B) e 10255 (Config C) |
| Volume efetivo do tanque (m³) | 10.25 |
| Ângulo de abordagem/partida (°) | 12/15 |
| Peso bruto (kg) | 18000 |
| Velocidade máxima de viagem (km/h) | 89 |
| Distância entre eixos (mm) | 4500 |
| Número de passageiros de táxi | 3 |
| Largura de descarga (m) | ≥24 |
| Largura do aspersor (M) | ≥16 |
| Alta faixa de injeção traseira (M) | ≥50 |
| Modelo de bomba de aspersão | 65qzb-50/110n |
| Origem da bomba de aspersão | Hangzhou Weilong Pump Industry Co., Ltd |
| Cabeça da bomba de aspersão (M) | 110 |
| Taxa de fluxo da bomba de aspersão (m 3/h) | 50 |
5. As principais vantagens do produto
| número de série | Pontos vantajosos | Descrição |
| 1 | Desempenho superior | O produto adota um design modular e pode ser equipado com uma variedade de dispositivos, como rega lateral de auto-impressão, esquerda e direita, pulverização para cima e para baixo, etc., para obter uso multiuso em um veículo e tem um desempenho de alto custo. |
| 2 | Excelente qualidade | O corpo do tanque é feito de material Q235B, e o tanque de aço inoxidável (SUS304) também é opcional, e a estrutura interna do tampão à prova de onda é projetada, e o chassi adota a estrutura do quadro para garantir a resistência estrutural e a rigidez gerais. |
| 3 | Seguro e confiável | Este produto presta atenção à segurança do uso, e os dispositivos de proteção e as luzes de aviso são especialmente projetados para impedir efetivamente vários problemas de segurança durante a operação. |
| 4 | Operação amigável | Driver humanizado, o motorista pode concluir várias operações durante a operação de limpeza da estrada na cabine e pode manipular livremente o status da operação do produto de acordo com as condições da estrada, o tanque de água está equipado com um sistema de alarme de baixo nível de água, que pode realizar a função automática de proteção de alarme para impedir que a bomba de água seja danificada devido à falta de água. |
| 5 | Manutenção fácil | A bomba de água, a tubulação e a válvula de água estão equipadas com funções de drenagem e drenagem de água para evitar danos por congelamento e rachaduras do produto em um ambiente de baixa temperatura. |
